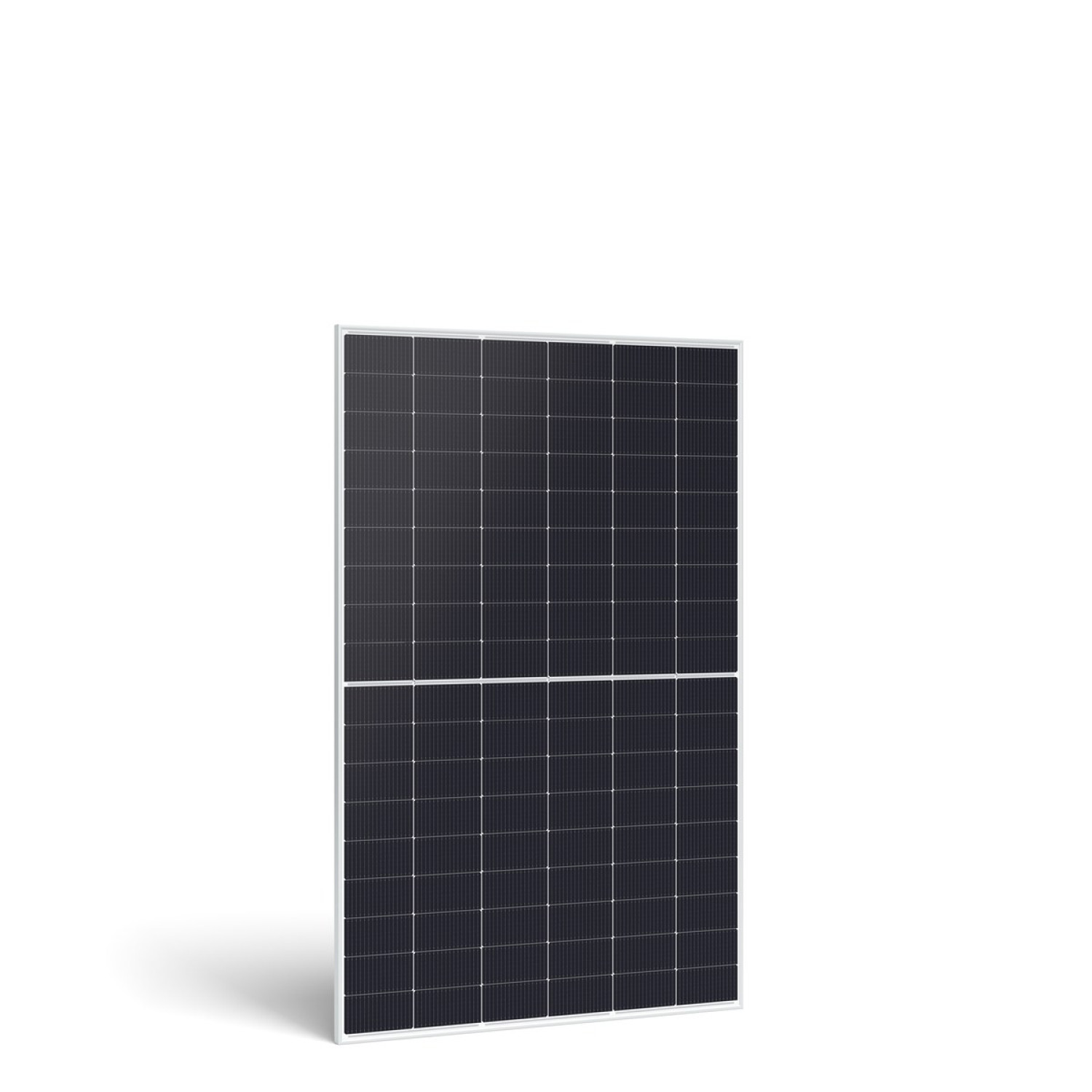

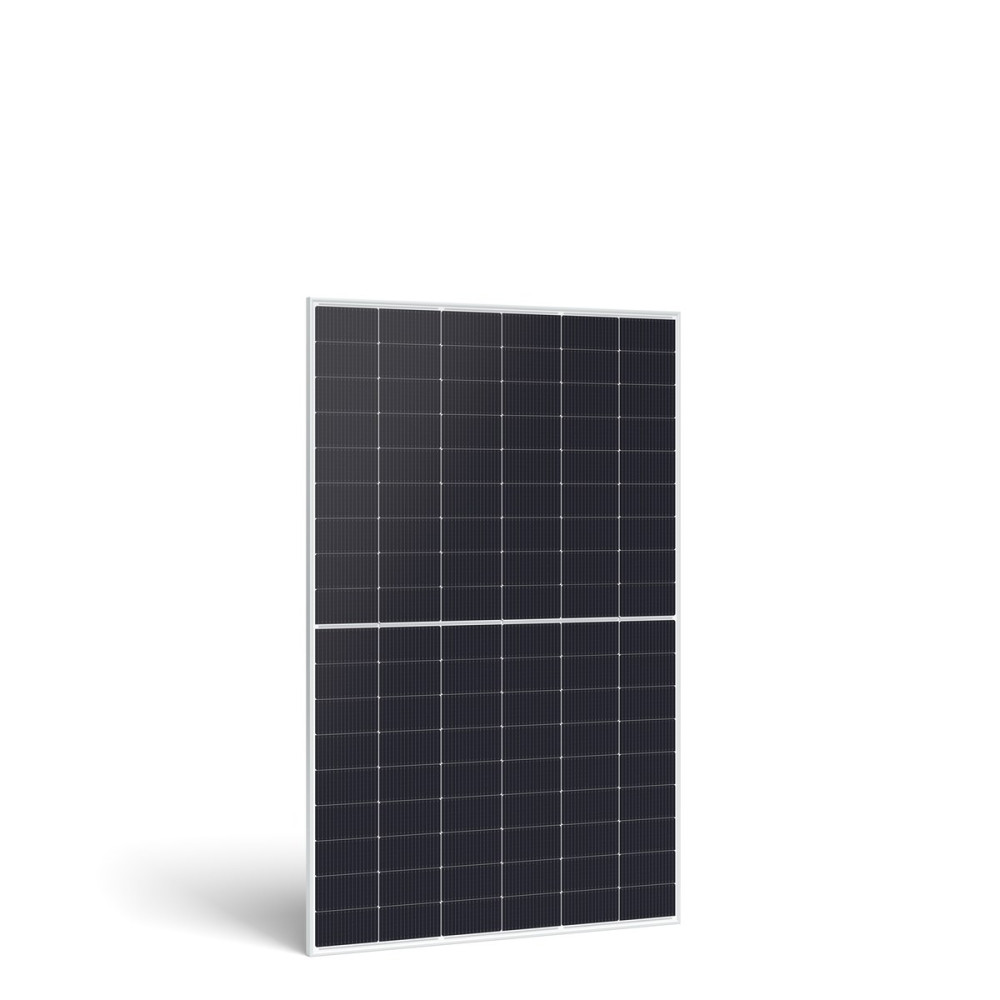

Солнечная панель JA Solar JAM54D40-460/LB Bifacial

Солнечный фотомодуль JA Solar JAM54D40-460/LB Bifacial — 460 Вт, N-type, Double Glass

JA Solar JAM54D40-460/LB — высокоэффективный двусторонний солнечный модуль мощностью 460 Вт из серии DeepBlue 4.0 Pro. Панель построена на монокристаллических N-type элементах и имеет двухстекольную конструкцию Double Glass.

Модель сочетает компактные размеры, высокий КПД 23%, двустороннюю генерацию и низкий температурный коэффициент. Благодаря этому панель хорошо подходит для домашних, коммерческих и промышленных солнечных электростанций.

Основные характеристики

• Модель: JA Solar JAM54D40-460/LB
• Серия: DeepBlue 4.0 Pro
• Номинальная мощность: 460 Вт
• Тип элементов: монокристаллические N-type
• Конструкция: Bifacial / Double Glass
• Количество элементов: 108 (6 × 18)
• КПД модуля: 23,0%
• Напряжение холостого хода (Voc): 39,70 В
• Напряжение в точке максимальной мощности (Vmp): 33,17 В
• Ток короткого замыкания (Isc): 14,64 А
• Ток в точке максимальной мощности (Imp): 13,87 А
• Допуск мощности: 0…+3%
• Температурный коэффициент Pmax: −0,290%/°C
• Температурный коэффициент Voc: −0,250%/°C
• Температурный коэффициент Isc: +0,045%/°C
• Bifaciality: 80% ±5%
• Максимальное системное напряжение: 1500 В DC
• Максимальный номинал последовательного предохранителя: 30 А
• Рабочая температура: −40…+85 °C
• Junction Box: IP68, 3 диода
• Переднее / заднее стекло: 1,6 / 1,6 мм
• Размеры: 1762 × 1134 × 30 мм
• Вес: 22 кг
• Максимальная статическая нагрузка спереди: 5400 Па
• Максимальная статическая нагрузка сзади: 2400 Па

Высокий КПД — 23%

При номинальной мощности 460 Вт эффективность JAM54D40-460/LB составляет 23%. Это позволяет получать высокую генерацию с относительно компактной площади модуля — его размеры составляют 1762 × 1134 мм.

Например, 22 такие панели формируют солнечный массив мощностью 10,12 кВт.

Это делает модель особенно интересной для крышных СЭС, где доступная площадь для установки панелей ограничена.

N-type технология DeepBlue 4.0 Pro

JAM54D40-460/LB относится к серии DeepBlue 4.0 Pro и использует N-type технологию солнечных элементов. JA Solar позиционирует JAM54D40 LB как N-type Bifacial Double Glass модуль.

N-type технология ориентирована на высокую эффективность, низкую деградацию и стабильную генерацию в течение длительного периода эксплуатации.

Bifacial — генерация с двух сторон

Панель является двусторонней: электроэнергия может вырабатываться не только благодаря прямому солнечному излучению на фронтальную поверхность, но и благодаря свету, попадающему на заднюю сторону модуля.

Bifaciality для этой модели составляет 80% ±5%. По данным JA Solar, при дополнительном облучении тыльной стороны на уровне 10% расчётная максимальная мощность версии 460 Вт может достигать 497 Вт.

Фактический прирост генерации зависит от условий монтажа, угла наклона, высоты установки и отражающей способности поверхности под панелями.

Double Glass — стекло с обеих сторон

JAM54D40-460/LB имеет конструкцию Double Glass с передним и задним стеклом толщиной по 1,6 мм. Такая конструкция обеспечивает дополнительную защиту солнечных элементов и хорошо подходит для длительной эксплуатации.

При этом модуль весит 22 кг, что важно для крышных СЭС, где необходимо учитывать нагрузку на конструкцию.

Низкий температурный коэффициент

Температурный коэффициент максимальной мощности составляет −0,290%/°C. Это означает, что при повышении температуры элементов панель относительно хорошо сохраняет свою производительность.

Для реальной эксплуатации это важно, поскольку летом температура поверхности солнечной панели может быть значительно выше температуры окружающего воздуха.

Устойчивость к снегу и ветру

Модуль рассчитан на статическую нагрузку до 5400 Па с фронтальной стороны и до 2400 Па с тыльной. Рабочий температурный диапазон составляет от −40 до +85 °C.

Junction Box имеет степень защиты IP68 и оснащена тремя диодами.

Системное напряжение до 1500 В DC

Максимальное системное напряжение составляет 1500 В DC, а максимальный номинал последовательного предохранителя — 30 А.

Такие характеристики позволяют использовать JAM54D40-460/LB как в частных, так и в более мощных коммерческих фотоэлектрических системах.

Почему стоит выбрать JA Solar JAM54D40-460/LB?

JA Solar JAM54D40-460/LB — хороший вариант для СЭС, где важны высокий КПД, компактный формат, двусторонняя генерация и надёжная двухстекольная конструкция.

В отличие от крупных модулей мощностью 590–650 Вт, формат 1762 × 1134 мм может быть удобнее для размещения на крышах частных домов с ограниченной площадью или сложной геометрией.
